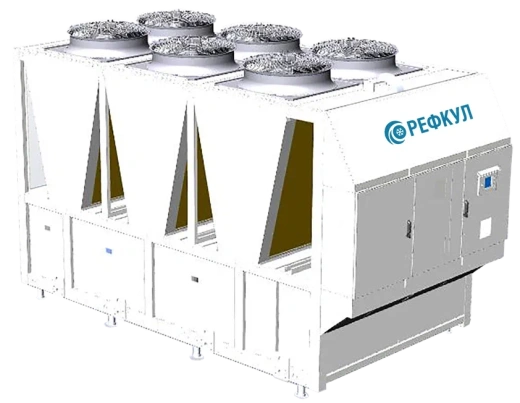

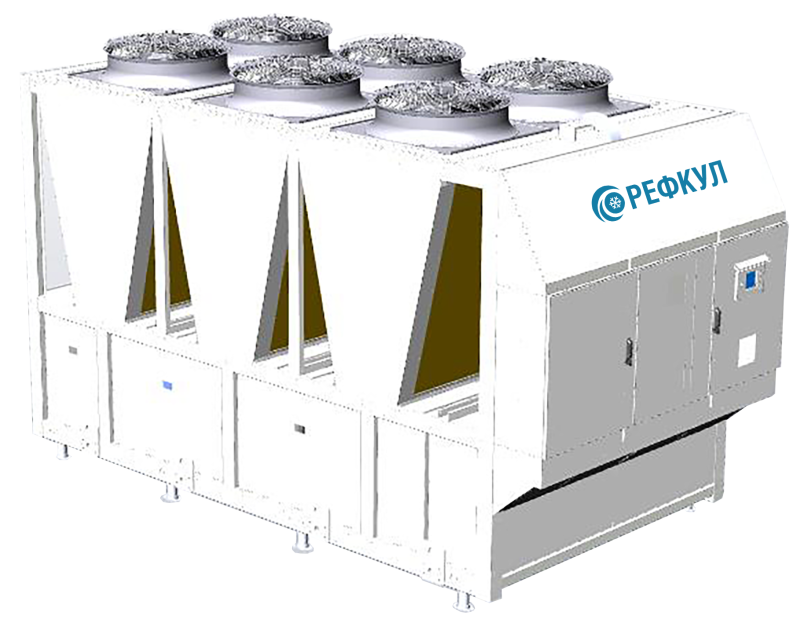

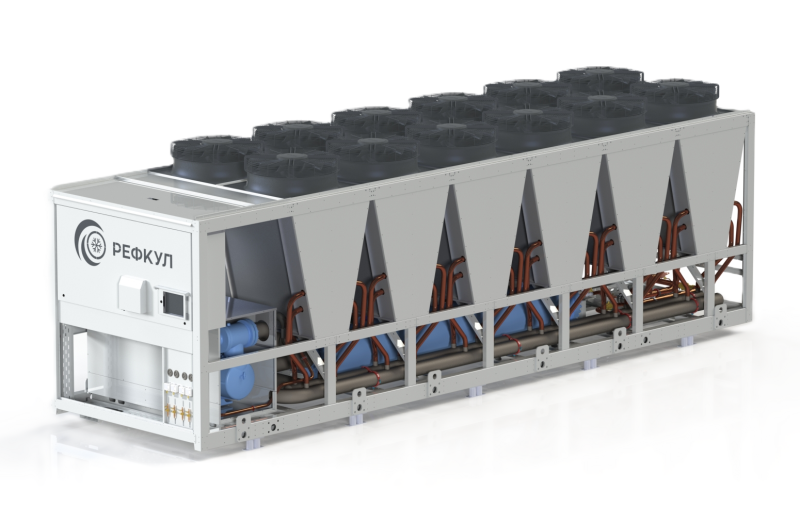

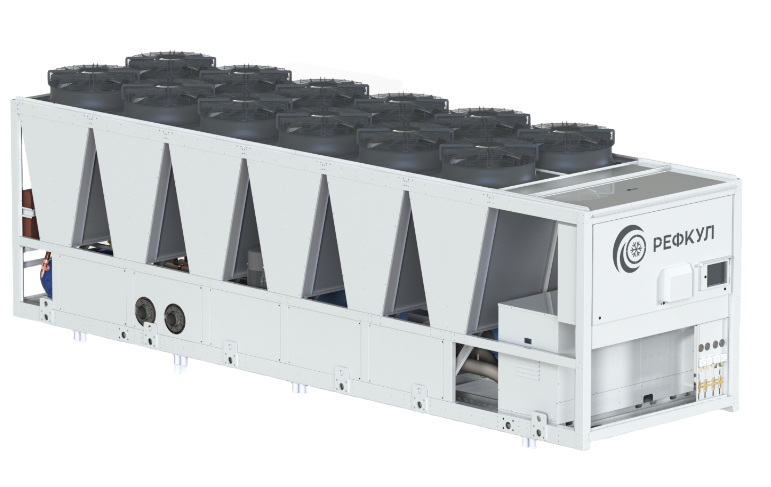

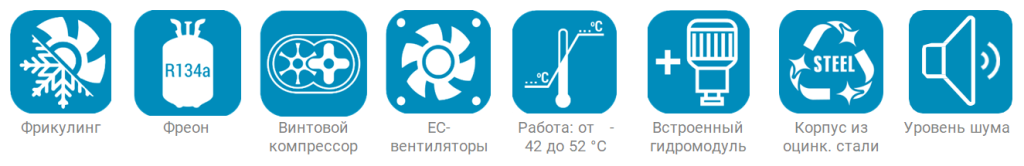

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Винтовые компрессоры: устанавливаются по одному в независимом холодильном контуре, для каждого установлен нагреватель картера, электродвигатель оснащен реле защиты от перегрева обмоток и блоком мониторинга с контролем уровня масла.
Конденсатор: микроканальный или трубчато-ребристый, теплообменный блок, устанавливаемый V-образно попарно.
Вентиляторы: EC -осевые вентиляторы со степенью защиты IP54, с плавной встроенной регулировкой скорости вращения по датчику давления.
Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменный аппарат.
Ограничители давления для установки: реле высокого и низкого давления.
Линия нагнетания: трубопровод линии нагнетания.
Линия всасывания: теплоизолированный трубопровод линии всасывания.
Экономайзер (только для винтовых компрессоров, если выбран режим с ЭКО): пластинчатый теплообменник, фильтр-осушитель, стекло смотровое, клапан электромагнитный + катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный + катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
Ресивер жидкого хладагента + предохранительный клапан.
Хладоноситель: реле протока на линии охлаждаемой жидкости, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
Устройство управления: щит силовой в общем корпусе, размещенном на раме. Протокол ModBus TCP + Ротация через RS-485.
Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/высокого напряжений.
Корпус установки: выполнен из металлических оцинкованных панелей с порошковым покрытием и предназначен для монтажа на открытом воздухе.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- Встроенный НТК до −40˚С (для всех чиллеров на R134a и чиллеров до 100 кВт на R410A). В составе: регулятор давления конденсации, ресивер с группой безопасности и запорными кранами, обратный клапан (не применяется для чиллеров с ФК)
- Встроенный НТК до −10˚С. В составе: ресивер с группой безопасности и запорными кранами, обратный клапан (обратный клапан не применяется для чиллеров с ФК)
- Антивибрационные опоры
- Тепло/звукоизоляция компрессорного отсека
- Подогрев щита управления
- ИБП контроллера (быстрый старт)
- Общее устройство автоматического ввода резерва (АВР)
- Раздельный ввод питания БЕЗ АВР (отдельный ввод на гидромодуль и управление)
- Раздельный ввод питания С АВР только для насосов и управления
- SNMP
- Дверь щита управления открывается вверх (по умолчанию распашные двери)
- Подсветка щита управления
- Столик для ноутбука
- Обогрев испарителя с термостатом
- Изоляция трубопроводов с защитным покрытием
ГАБАРИТНЫЕ ЧЕРТЕЖИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
|
Модель |
Q, кВт |
P, кВт |
I, А |
Кол-во контуров |
Габаритные размеры, мм |
Вес чиллера, кг |
|||||
|
Ширина |
Высота |
Длина |
|||||||||
|
Компрессоры без экономайзера |
|||||||||||
|
РУВ-А-0270 |
150 |
54 |
72 |
1 |
2 300 |
2 950 |
3 350 |
1 782 |
|||
|
РУВ-А-0480 |
267 |
90 |
131 |
1 |
2 300 |
2 950 |
4 650 |
2 501 |
|||
|
РУВ-А-0560 |
302 |
103 |
149 |
1 |
2 300 |
2 950 |
4 650 |
2 519 |
|||
|
РУВ-А-0720 |
398 |
137 |
190 |
1 |
2 300 |
2 950 |
5 950 |
3 419 |
|||
|
РУВ-А-0850 |
456 |
154 |
213 |
1 |
2 300 |
2 950 |
7 250 |
3 922 |
|||
|
РУВ-А-1000 |
567 |
190 |
276 |
1 |
2 300 |
2 950 |
8 550 |
5 020 |
|||
|
РУВ-А-0540 |
287 |
107 |
149 |
2 |
2 300 |
2 950 |
4 650 |
3 131 |
|||
|
РУВ-А-0688 |
369 |
134 |
192 |
2 |
2 300 |
2 950 |
5 950 |
3 642 |
|||
|
РУВ-А-0826 |
470 |
163 |
235 |
2 |
2 300 |
2 950 |
7 250 |
4 534 |
|||
|
РУВ-А-1120 |
603 |
207 |
298 |
2 |
2 300 |
2 950 |
8 550 |
5 038 |
|||
|
РУВ-А-1440 |
796 |
274 |
379 |
2 |
2 300 |
2 950 |
11 150 |
6 837 |
|||
|
РУВ-А-1610 |
857 |
290 |
386 |
2 |
2 300 |
2 950 |
12 450 |
7 305 |
|||
|
РУВ-А-1820 |
995 |
340 |
496 |
2 |
2 300 |
2 950 |
13 750 |
9 104 |
|||
|
РУВ-А-2000 |
1 119 |
381 |
562 |
2 |
2 300 |
2 950 |
15 050 |
9 608 |
|||
|
РУВ-А-2200 |
1 226 |
434 |
648 |
1 |
2 300 |
2 950 |
15 050 |
9 752 |
|||
|
Компрессоры с экономайзером |
|||||||||||
|
РУВ-А-0270 |
163 |
56 |
76 |
1 |
2 300 |
2 950 |
3 350 |
1 782 |
|||
|
РУВ-А-0480 |
292 |
95 |
137 |
1 |
2 300 |
2 950 |
4 650 |
2 501 |
|||
|
РУВ-А-0560 |
339 |
108 |
148 |
1 |
2 300 |
2 950 |
5 950 |
2 951 |
|||
|
РУВ-А-0720 |
445 |
143 |
192 |
1 |
2 300 |
2 950 |
7 250 |
3 850 |
|||
|
РУВ-А-0850 |
483 |
159 |
220 |
1 |
2 300 |
2 950 |
7 250 |
3 922 |
|||
|
РУВ-А-1000 |
607 |
197 |
287 |
1 |
2 300 |
2 950 |
8 550 |
5 020 |
|||
|
РУВ-А-0540 |
327 |
113 |
151 |
2 |
2 300 |
2 950 |
5 950 |
3 563 |
|||
|
РУВ-А-0688 |
398 |
140 |
196 |
2 |
2 300 |
2 950 |
5 950 |
3 642 |
|||
|
РУВ-А-0826 |
531 |
173 |
243 |
2 |
2 300 |
2 950 |
8 550 |
4 966 |
|||
|
РУВ-А-1120 |
668 |
216 |
304 |
2 |
2 300 |
2 950 |
9 850 |
5 470 |
|||
|
РУВ-А-1440 |
880 |
287 |
391 |
2 |
2 300 |
2 950 |
12 450 |
7 269 |
|||
|
РУВ-А-1610 |
928 |
303 |
412 |
2 |
2 300 |
2 950 |
12 450 |
7 305 |
|||
|
РУВ-А-1820 |
1 089 |
354 |
511 |
2 |
2 300 |
2 950 |
15 050 |
9 536 |
|||
|
РУВ-А-2000 |
1 200 |
396 |
585 |
2 |
2 300 |
2 950 |
15 050 |
9 608 |
|||
|
РУВ-А-2200 |
1 307 |
450 |
672 |
1 |
2 300 |
2 950 |
15 050 |
9 752 |
|||
СТРУКТУРА ОБОЗНАЧЕНИЯ МОДЕЛЬНОГО РЯДА
