СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Спиральные компрессоры (от 1 до 12): устанавливаются одиночно, тандемом без отделения масла или до пяти с отделением масла и электронным контролем уровня в картере в один независимый контур охлаждения. Для каждого компрессора установлен нагреватель картера и термостат на линии нагнетания. Двигатель оснащен защитным реле от перегрева обмоток.
Конденсатор: микроканальный или трубчато-ребристый, теплообменный блок, устанавливаемый V-образно попарно.
Вентиляторы: EC -осевые вентиляторы со степенью защиты IP54, с плавной встроенной регулировкой скорости вращения по датчику давления.
Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменный аппарат.
Ограничители давления для установки: реле высокого и низкого давления.
Линия нагнетания: трубопровод линии нагнетания.
Линия всасывания: теплоизолированный трубопровод линии всасывания.
Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный + катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
Ресивер жидкого хладагента + предохранительный клапан.
Хладоноситель: реле протока на линии охлаждаемой жидкости, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
Устройство управления: щит силовой в общем корпусе, размещенном на раме. Протокол ModBus TCP + Ротация через RS-485.
Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/высокого напряжений.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- Антивибрационные опоры
- Тепло/звукоизоляция компрессорного отсека
- Подогрев щита управления
- ИБП контроллера (быстрый старт)
- Общее устройство автоматического ввода резерва (АВР)
- Раздельный ввод питания БЕЗ АВР (отдельный ввод на насосы и управление)
- Раздельный ввод питания С АВР только для насосов и управления
- SNMP (протокол связи)

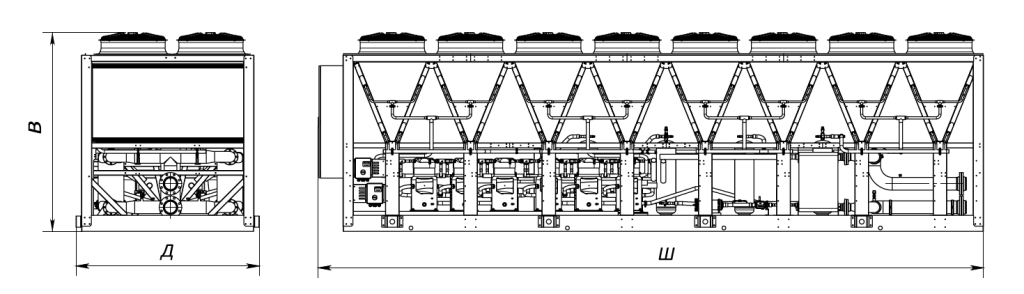

ГАБАРИТНЫЕ ЧЕРТЕЖИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Q, кВт | P, кВт | I, А | Кол-во контуров | Габаритные размеры, мм | Вес чиллера, кг | ||
|---|---|---|---|---|---|---|---|---|
| Ширина | Высота | Длина | ||||||
| РУВ-А-0083 | 110 | 39 | 61 | 1 | 1 400 | 2 950 | 3 550 | 806 |
| РУВ-А-0112 | 160 | 52 | 77 | 1 | 2 300 | 2 950 | 3 350 | 1 238 |
| РУВ-А-0148 | 204 | 69 | 107 | 1 | 2 300 | 2 950 | 3 350 | 1 425 |
| РУВ-А-0185 | 253 | 84 | 133 | 2 | 2 300 | 2 950 | 4 650 | 2 102 |
| РУВ-А-0224 | 310 | 104 | 161 | 2 | 2 300 | 2 950 | 4 650 | 2 044 |
| РУВ-А-0268 | 354 | 128 | 208 | 2 | 2 300 | 2 950 | 4 650 | 2 418 |
| РУВ-А-0302 | 409 | 138 | 215 | 2 | 2 300 | 2 950 | 5 950 | 2 850 |
| РУВ-А-0336 | 458 | 158 | 246 | 2 | 2 300 | 2 950 | 5 950 | 2 850 |
| РУВ-А-0368 | 508 | 173 | 269 | 4 | 2 300 | 2 950 | 7 250 | 3 656 |
| РУВ-А-0410 | 550 | 195 | 306 | 2 | 2 300 | 2 950 | 7 250 | 4 030 |
| РУВ-А-0448 | 620 | 208 | 321 | 4 | 2 300 | 2 950 | 8 550 | 4 088 |
| РУВ-А-0492 | 660 | 234 | 367 | 4 | 2 300 | 2 950 | 8 550 | 4 836 |
| РУВ-А-0536 | 707 | 255 | 417 | 4 | 2 300 | 2 950 | 8 550 | 4 836 |
| РУВ-А-0548 | 755 | 260 | 408 | 4 | 2 300 | 2 950 | 9 850 | 5 268 |
| РУВ-А-0592 | 818 | 277 | 429 | 4 | 2 300 | 2 950 | 11 150 | 5 700 |
| РУВ-А-0632 | 867 | 296 | 460 | 4 | 2 300 | 2 950 | 11 150 | 5 700 |
| РУВ-А-0672 | 915 | 315 | 492 | 4 | 2 300 | 2 950 | 11 150 | 5 700 |
| РУВ-А-0715 | 943 | 340 | 556 | 4 | 2 300 | 2 950 | 11 150 | 6 448 |
| РУВ-А-0736 | 1 002 | 343 | 547 | 4 | 2 300 | 2 950 | 11 150 | 6 880 |

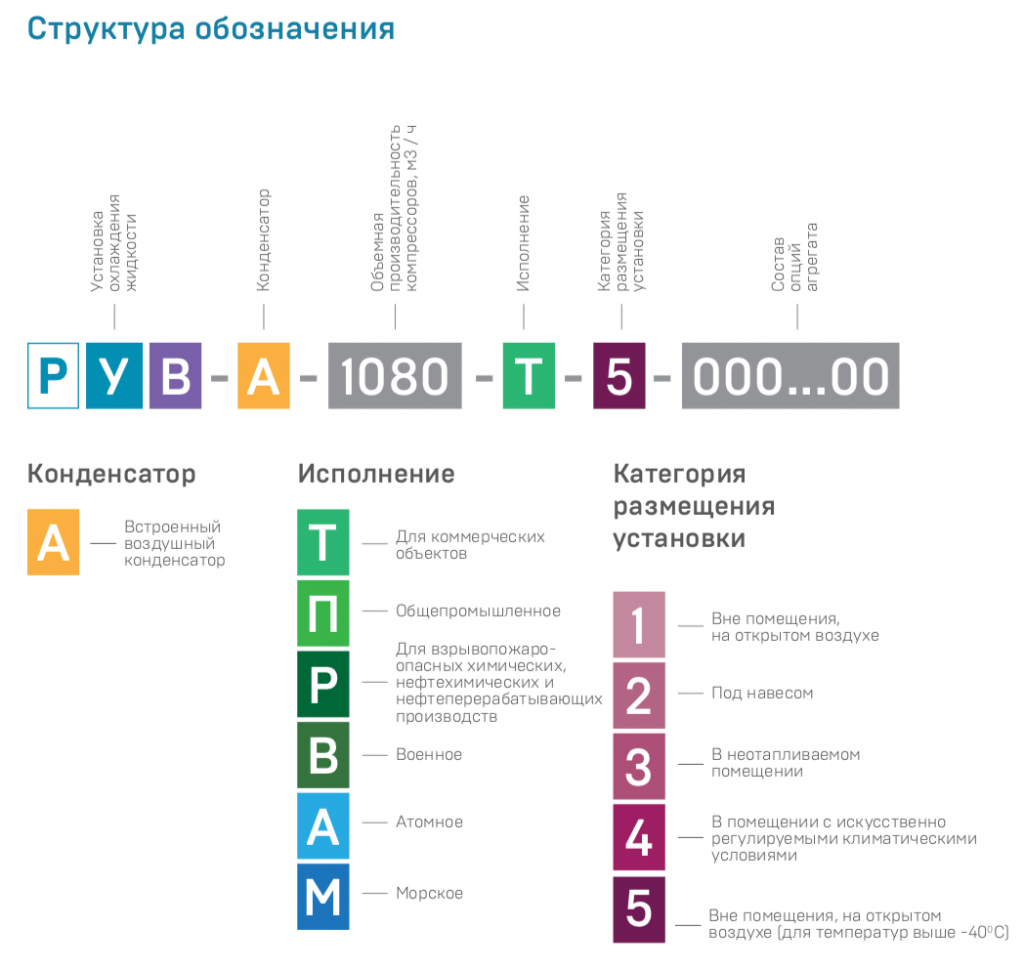

СТРУКТУРА ОБОЗНАЧЕНИЯ МОДЕЛЬНОГО РЯДА
