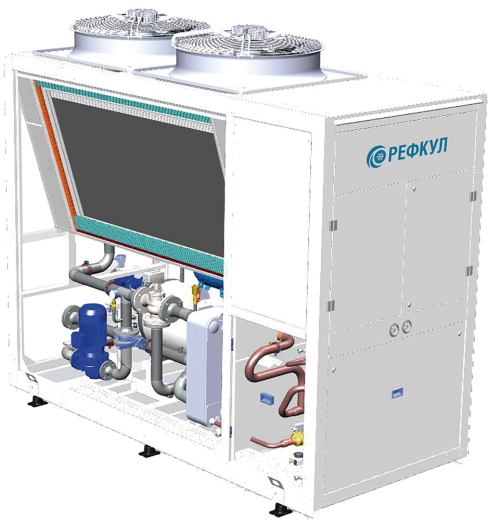

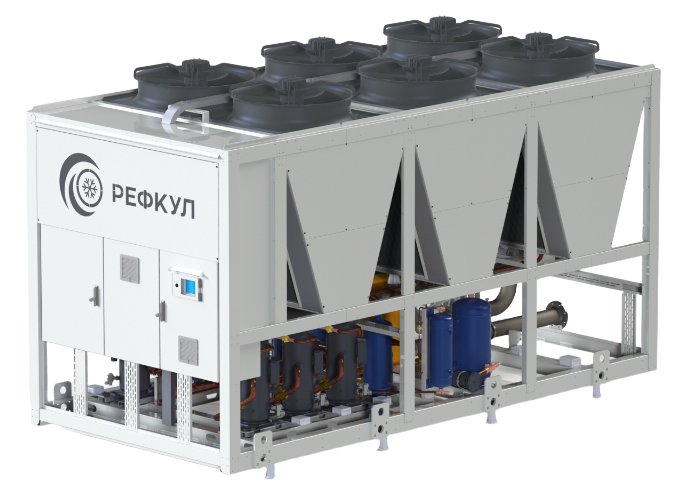

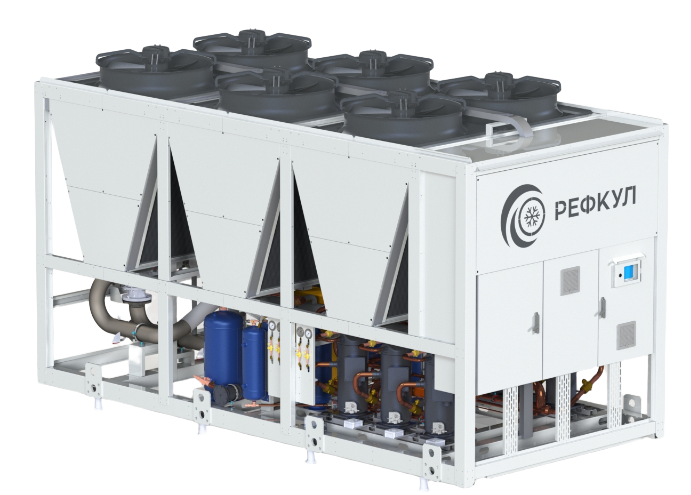

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Спиральные компрессоры (от 1 до 12): устанавливаются одиночно, тандемом без отделения масла или до пяти с отделением масла и электронным контролем уровня в картере в один независимый контур охлаждения. Для каждого компрессора установлен нагреватель картера и термостат на линии нагнетания. Двигатель оснащен защитным реле от перегрева обмоток.
Драйкулер: микроканальный или трубчато-ребристый, теплообменные блоки, устанавливаемые параллельно конденсаторным блокам V-образно попарно, продуваемые общими с конденсатором вентиляторами.
Конденсатор: микроканальный или трубчато-ребристый, теплообменный блок, устанавливаемый V-образно попарно.
Вентиляторы: EC -осевые вентиляторы со степенью защиты IP54, с плавной встроенной регулировкой скорости вращения по датчику давления.
Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменный аппарат.
Ограничители давления для установки: реле высокого и низкого давления.
Линия нагнетания: трубопровод линии нагнетания.
Линия всасывания: теплоизолированный трубопровод линии всасывания.
Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный+ катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
Ресивер жидкого хладагента + предохранительный клапан.
Хладоноситель: трехходовой клапан переключения режима охлаждение/фрикулинг, реле протока на линии охлаждаемой жидкости, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
Устройство управления: щит силовой в общем корпусе, размещенном на раме. Протокол ModBus TCP + Ротация через RS-485.
Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/высокого напряжений.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- Антивибрационные опоры
- Тепло/звукоизоляция компрессорного отсека
- Подогрев щита управления
- ИБП контроллера (быстрый старт)
- Общее устройство автоматического ввода резерва (АВР)
- Раздельный ввод питания БЕЗ АВР (отдельный ввод на насосы и управление)
- Раздельный ввод питания С АВР только для насосов и управления
- SNMP (протокол связи)

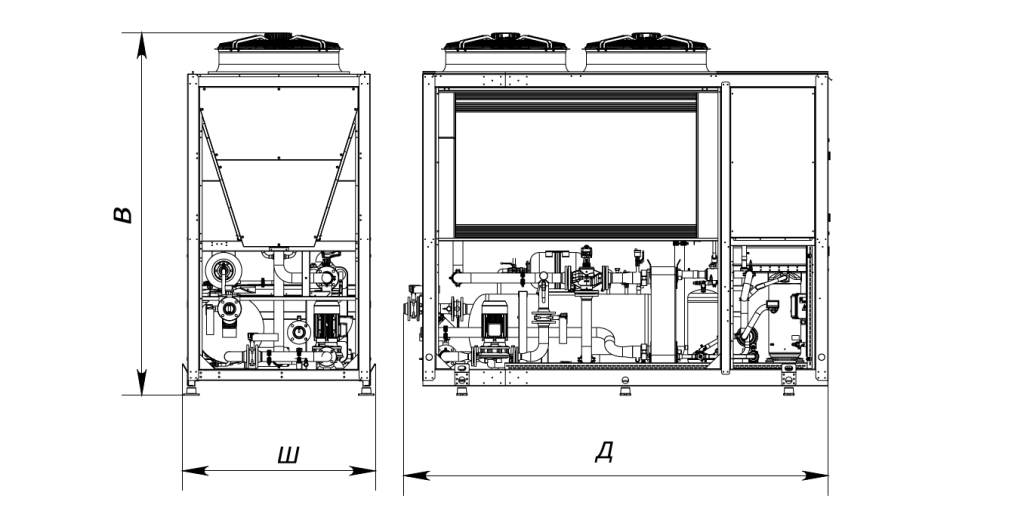

ГАБАРИТНЫЕ ЧЕРТЕЖИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Q, кВт | P, кВт | I, А | Габаритные размеры, мм | Вес, кг | |||
|---|---|---|---|---|---|---|---|---|
| Количество контуров | Ширина | Высота | Длина | |||||
| РУВ-А-0083 | 108,32 | 34,84 | 62,13 | 1 | 1400 | 2950 | 3850 | 1132 |
| РУВ-А-0112 | 158 | 43,15 | 77,97 | 1 | 2300 | 2950 | 3950 | 1834 |
| РУВ-А-0148 | 201,68 | 60,98 | 109,32 | 1 | 2300 | 2950 | 3950 | 2049 |
| РУВ-А-0185 | 249,89 | 70,9 | 135,22 | 2 | 2300 | 2950 | 5400 | 3032 |
| РУВ-А-0224 | 305,6 | 91,98 | 163,7 | 2 | 2300 | 2950 | 5400 | 2966 |
| РУВ-А-0268 | 347,66 | 115,4 | 212 | 2 | 2300 | 2950 | 5400 | 3396 |
| РУВ-А-0302 | 403,36 | 121,96 | 218,65 | 2 | 2300 | 2950 | 6850 | 4098 |
| РУВ-А-0336 | 450,7 | 142,15 | 251,28 | 2 | 2300 | 2950 | 6850 | 4098 |
| РУВ-А-0368 | 501,12 | 151,96 | 273,6 | 4 | 2300 | 2950 | 8300 | 5230 |
| РУВ-А-0410 | 541,6 | 174,19 | 310,66 | 2 | 2300 | 2950 | 8300 | 5660 |
| РУВ-А-0448 | 611,19 | 183,96 | 327,41 | 4 | 2300 | 2950 | 9750 | 5932 |
| РУВ-А-0492 | 649,92 | 209,03 | 372,79 | 4 | 2300 | 2950 | 9750 | 6792 |
| РУВ-А-0536 | 695,31 | 230,8 | 423,99 | 4 | 2300 | 2950 | 9750 | 6792 |
| РУВ-А-0548 | 744,59 | 231,57 | 415,56 | 4 | 2300 | 2950 | 11200 | 7494 |
| РУВ-А-0592 | 806,72 | 243,92 | 437,29 | 4 | 2300 | 2950 | 12650 | 8196 |
| РУВ-А-0632 | 854,55 | 263,78 | 469,53 | 4 | 2300 | 2950 | 12650 | 8196 |
| РУВ-А-0656 | 866,56 | 278,71 | 497,05 | 4 | 2300 | 2950 | 12650 | 9055 |
| РУВ-А-0715 | 927,08 | 307,73 | 565,33 | 4 | 2300 | 2950 | 12650 | 9055 |
| РУВ-А-0736 | 987,57 | 311,43 | 557,88 | 4 | 2300 | 2950 | 14100 | 9757 |
