СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

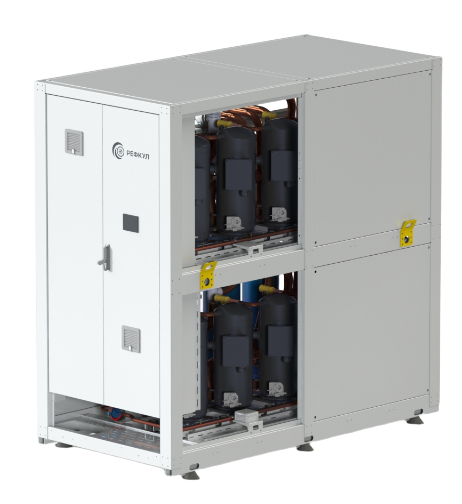

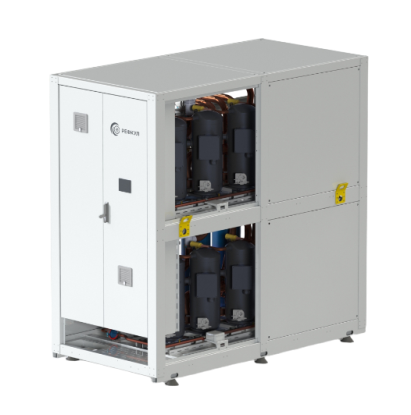

Спиральные компрессоры (от 1 до 12): устанавливаются одиночно, тандемом без отделения масла или до пяти
с отделением масла и электронным контролем уровня в картере в один независимый контур охлаждения. Для каждого компрессора установлен нагреватель картера и термостат на линии нагнетания. Двигатель оснащен защитным реле от перегрева обмоток.
Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменный аппарат (от 2 до 4 контуров). Конденсатор: кожухотрубный или пластинчатый + трехходовой регулирующий клапан.
Ограничители давления для установки: реле высокого и низкого давления.
Линия нагнетания: трубопровод линии нагнетания.
Линия всасывания: теплоизолированный трубопровод линии всасывания.
Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный + катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
Хладоноситель: реле протока на линии охлаждаемой жидкости (как на испарителе, так и на конденсаторе), теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
Устройство управления: щит силовой в общем корпусе, размещенном на раме. Протокол ModBus TCP + Ротация через RS-485.
Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/ высокого напряжений.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- Антивибрационные опоры
- SNMP (протокол связи)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
Q, кВт |
Q конд., кВт |
P, кВт |
I, А |
Расход м3/ч, испаритель |
Расход конден., м3/ч |
Кол-во контуров |
Кол-во компрессоров |
|
РУВ-К-0010 |
13 |
17 |
5 |
8 |
2 |
3 |
1 |
1 |
|
РУВ-К-0011 |
15 |
20 |
5 |
10 |
3 |
3 |
1 |
1 |
|
РУВ-К-0012 |
16 |
21 |
5 |
10 |
3 |
4 |
1 |
1 |
|
РУВ-К-0021 |
28 |
37 |
9 |
18 |
5 |
6 |
1 |
1 |
|
РУВ-К-0023 |
30 |
40 |
10 |
19 |
5 |
7 |
1 |
1 |
|
РУВ-К-0029 |
38 |
51 |
13 |
24 |
7 |
9 |
1 |
1 |
|
РУВ-К-0041 |
52 |
69 |
17 |
31 |
9 |
12 |
1 |
1 |
|
РУВ-К-0047 |
61 |
81 |
20 |
36 |
11 |
14 |
1 |
1 |
|
РУВ-К-0058 |
75 |
99 |
24 |
43 |
13 |
17 |
1 |
1 |
|
РУВ-К-0020 |
26 |
35 |
9 |
17 |
4 |
6 |
1 |
2 |
|
РУВ-К-0022 |
30 |
40 |
10 |
19 |
5 |
7 |
1 |
2 |
|
РУВ-К-0024 |
31 |
42 |
11 |
20 |
5 |
7 |
1 |
2 |
|
РУВ-К-0042 |
56 |
74 |
19 |
35 |
10 |
13 |
1 |
2 |
|
РУВ-К-0046 |
60 |
80 |
20 |
37 |
10 |
14 |
1 |
2 |
|
РУВ-К-0059 |
76 |
101 |
25 |
49 |
13 |
17 |
1 |
2 |
|
РУВ-К-0082 |
105 |
139 |
34 |
63 |
18 |
24 |
1 |
2 |
|
РУВ-К-0094 |
122 |
163 |
40 |
72 |
21 |
28 |
1 |
2 |
|
РУВ-К-0116 |
150 |
199 |
49 |
86 |
26 |
34 |
1 |
2 |
|
РУВ-К-0030 |
38 |
52 |
14 |
25 |
7 |
9 |
1 |
3 |
|
РУВ-К-0033 |
44 |
60 |
15 |
29 |
8 |
10 |
1 |
3 |
|
РУВ-К-0036 |
47 |
63 |
16 |
30 |
8 |
11 |
1 |
3 |
|
РУВ-К-0063 |
83 |
112 |
28 |
53 |
14 |
19 |
1 |
3 |
|
РУВ-К-0069 |
89 |
119 |
30 |
56 |
15 |
21 |
1 |
3 |
|
РУВ-К-0087 |
113 |
152 |
38 |
73 |
20 |
26 |
1 |
3 |
|
РУВ-К-0123 |
157 |
208 |
51 |
94 |
27 |
36 |
1 |
3 |
|
РУВ-К-0141 |
184 |
244 |
61 |
108 |
32 |
42 |
1 |
3 |
|
РУВ-К-0174 |
225 |
298 |
73 |
129 |
39 |
51 |
1 |
3 |
|
РУВ-К-0040 |
51 |
69 |
18 |
34 |
9 |
12 |
1 |
4 |
|
РУВ-К-0044 |
59 |
80 |
21 |
38 |
10 |
14 |
1 |
4 |
|
РУВ-К-0048 |
63 |
84 |
22 |
40 |
11 |
14 |
1 |
4 |
|
РУВ-К-0084 |
111 |
149 |
38 |
70 |
19 |
26 |
1 |
4 |
|
РУВ-К-0092 |
119 |
159 |
40 |
75 |
20 |
27 |
1 |
4 |
|
РУВ-К-0117 |
151 |
202 |
51 |
98 |
26 |
35 |
1 |
4 |
|
РУВ-К-0164 |
210 |
278 |
68 |
125 |
36 |
48 |
1 |
4 |
|
РУВ-К-0188 |
245 |
326 |
81 |
144 |
42 |
56 |
1 |
4 |
|
РУВ-К-0232 |
299 |
397 |
98 |
172 |
51 |
68 |
1 |
4 |
|
РУВ-К-0050 |
64 |
87 |
23 |
42 |
11 |
15 |
1 |
5 |
|
РУВ-К-0055 |
74 |
100 |
26 |
48 |
13 |
17 |
1 |
5 |
|
РУВ-К-0060 |
78 |
105 |
27 |
50 |
13 |
18 |
1 |
5 |
|
РУВ-К-0105 |
139 |
186 |
47 |
88 |
24 |
32 |
1 |
5 |
|
РУВ-К-0115 |
149 |
199 |
50 |
94 |
26 |
34 |
1 |
5 |
|
РУВ-К-0145 |
189 |
253 |
63 |
122 |
33 |
43 |
1 |
5 |
|
РУВ-К-0205 |
262 |
347 |
85 |
157 |
45 |
60 |
1 |
5 |
|
РУВ-К-0235 |
306 |
407 |
101 |
180 |
53 |
70 |
1 |
5 |
|
РУВ-К-0290 |
374 |
497 |
122 |
215 |
64 |
85 |
1 |
5 |
|
РУВ-К-0041 |
51 |
69 |
18 |
34 |
9 |
12 |
2 |
4 |
|
РУВ-К-0045 |
59 |
80 |
21 |
38 |
10 |
14 |
2 |
4 |
|
РУВ-К-0049 |
63 |
84 |
22 |
40 |
11 |
14 |
2 |
4 |
|
РУВ-К-0085 |
111 |
149 |
38 |
70 |
19 |
26 |
2 |
4 |
|
РУВ-К-0093 |
119 |
159 |
40 |
75 |
20 |
27 |
2 |
4 |
|
РУВ-К-0118 |
151 |
202 |
51 |
98 |
26 |
35 |
2 |
4 |
|
РУВ-К-0165 |
210 |
278 |
68 |
125 |
36 |
48 |
2 |
4 |
|
РУВ-К-0189 |
245 |
326 |
81 |
144 |
42 |
56 |
2 |
4 |
|
РУВ-К-0233 |
299 |
397 |
98 |
172 |
51 |
68 |
2 |
4 |
|
РУВ-К-0061 |
77 |
104 |
27 |
50 |
13 |
18 |
2 |
6 |
|
РУВ-К-0066 |
89 |
120 |
31 |
58 |
15 |
21 |
2 |
6 |
|
РУВ-К-0072 |
94 |
126 |
32 |
60 |
16 |
22 |
2 |
6 |
|
РУВ-К-0126 |
167 |
223 |
56 |
105 |
29 |
38 |
2 |
6 |
|
РУВ-К-0138 |
179 |
239 |
60 |
112 |
31 |
41 |
2 |
6 |
|
РУВ-К-0175 |
227 |
303 |
76 |
147 |
39 |
52 |
2 |
6 |
|
РУВ-К-0246 |
314 |
417 |
102 |
188 |
54 |
72 |
2 |
6 |
|
РУВ-К-0282 |
367 |
489 |
121 |
215 |
63 |
84 |
2 |
6 |
|
РУВ-К-0348 |
449 |
596 |
147 |
258 |
77 |
102 |
2 |
6 |
|
РУВ-К-0083 |
103 |
139 |
36 |
67 |
18 |
24 |
2 |
8 |
|
РУВ-К-0090 |
118 |
160 |
41 |
77 |
20 |
27 |
2 |
8 |
|
РУВ-К-0098 |
125 |
168 |
43 |
81 |
22 |
29 |
2 |
8 |
|
РУВ-К-0170 |
222 |
297 |
75 |
140 |
38 |
51 |
2 |
8 |
|
РУВ-К-0184 |
238 |
318 |
80 |
150 |
41 |
55 |
2 |
8 |
|
РУВ-К-0236 |
303 |
404 |
101 |
196 |
52 |
69 |
2 |
8 |
|
РУВ-К-0330 |
419 |
556 |
136 |
251 |
72 |
95 |
2 |
8 |
|
РУВ-К-0378 |
490 |
652 |
162 |
287 |
84 |
112 |
2 |
8 |
|
РУВ-К-0466 |
599 |
795 |
196 |
344 |
103 |
137 |
2 |
8 |
|
РУВ-К-0100 |
128 |
173 |
45 |
84 |
22 |
30 |
2 |
10 |
|
РУВ-К-0110 |
148 |
199 |
52 |
96 |
25 |
34 |
2 |
10 |
|
РУВ-К-0120 |
156 |
210 |
54 |
101 |
27 |
36 |
2 |
10 |
|
РУВ-К-0210 |
278 |
372 |
94 |
175 |
48 |
64 |
2 |
10 |
|
РУВ-К-0230 |
298 |
398 |
100 |
187 |
51 |
68 |
2 |
10 |
|
РУВ-К-0300 |
378 |
505 |
127 |
245 |
65 |
87 |
2 |
10 |
|
РУВ-К-0410 |
524 |
695 |
171 |
313 |
90 |
119 |
2 |
10 |
СТРУКТУРА ОБОЗНАЧЕНИЯ МОДЕЛЬНОГО РЯДА
