СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

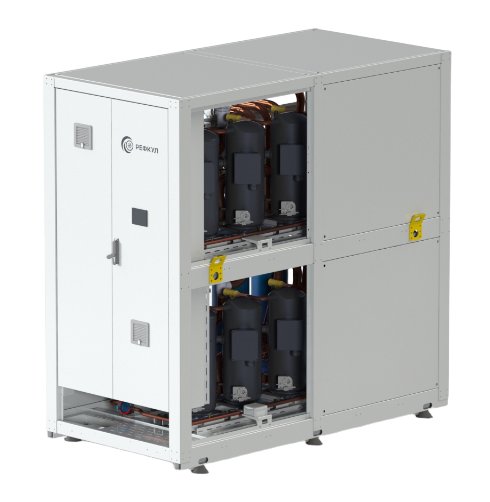

Спиральные компрессоры (от 1 до 12): устанавливаются одиночно, тандемом без отделения масла или до пяти с отделением масла и электронным контролем уровня в картере в один независимый контур охлаждения. Для каждого компрессора установлен нагреватель картера и термостат на линии нагнетания. Двигатель оснащен защитным реле от перегрева обмоток.
Испаритель: пластинчатый меднопаянный или кожухотрубный теплообменный аппарат.
Ограничители давления для установки: реле высокого и низкого давления.
Линия нагнетания: трубопровод линии нагнетания.
Линия всасывания: теплоизолированный трубопровод линии всасывания.
Линия жидкости: фильтр-осушитель, стекло смотровое, клапан электромагнитный + катушка электромагнитная, электронный терморегулирующий вентиль, датчик давления.
Хладоноситель: реле протока на линии охлаждаемой жидкости, теплоизолированный трубопровод, датчики температуры жидкости на входе и на выходе.
Устройство управления: щит силовой в общем корпусе, размещенном на раме. Протокол ModBus TCP + Ротация через RS-485.
Реле контроля фаз и напряжения: обеспечивает защиту компрессоров от обратного чередования фаз и низкого/высокого напряжний.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- Встроенный НТК до −40 ˚С (для всех чиллеров на R134a и чиллеров до 100 кВт на R410A). В составе: регулятор давления конденсации, ресивер с группой безопасности и запорными кранами, обратный клапан.
- Антивибрационные опоры
- Тепло/звукоизоляция компрессорного отсека
- SNMP (протокол связи)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Q, кВт | P, кВт | I, А | Расход, м3/ч | Кол-во контуров | Кол-во компрессоров |
|---|---|---|---|---|---|---|
| РУВ-В-0010 | 13 | 5 | 8 | 2 | 1 | 1 |
| РУВ-В-0011 | 15 | 5 | 10 | 3 | 1 | 1 |
| РУВ-В-0012 | 16 | 5 | 10 | 3 | 1 | 1 |
| РУВ-В-0021 | 28 | 9 | 18 | 5 | 1 | 1 |
| РУВ-В-0023 | 30 | 10 | 19 | 5 | 1 | 1 |
| РУВ-В-0029 | 38 | 13 | 24 | 7 | 1 | 1 |
| РУВ-В-0041 | 52 | 17 | 31 | 9 | 1 | 1 |
| РУВ-В-0047 | 61 | 20 | 36 | 11 | 1 | 1 |
| РУВ-В-0058 | 75 | 24 | 43 | 13 | 1 | 1 |
| РУВ-В-0020 | 26 | 9 | 17 | 4 | 1 | 2 |
| РУВ-В-0022 | 30 | 10 | 19 | 5 | 1 | 2 |
| РУВ-В-0024 | 31 | 11 | 20 | 5 | 1 | 2 |
| РУВ-В-0042 | 56 | 19 | 35 | 10 | 1 | 2 |
| РУВ-В-0046 | 60 | 20 | 37 | 10 | 1 | 2 |
| РУВ-В-0059 | 76 | 25 | 49 | 13 | 1 | 2 |
| РУВ-В-0082 | 105 | 34 | 63 | 18 | 1 | 2 |
| РУВ-В-0094 | 122 | 40 | 72 | 21 | 1 | 2 |
| РУВ-В-0116 | 150 | 49 | 86 | 26 | 1 | 2 |
| РУВ-В-0030 | 38 | 14 | 25 | 7 | 1 | 3 |
| РУВ-В-0033 | 44 | 15 | 29 | 8 | 1 | 3 |
| РУВ-В-0036 | 47 | 16 | 30 | 8 | 1 | 3 |
| РУВ-В-0063 | 83 | 28 | 53 | 14 | 1 | 3 |
| РУВ-В-0069 | 89 | 30 | 56 | 15 | 1 | 3 |
| РУВ-В-0087 | 113 | 38 | 73 | 20 | 1 | 3 |
| РУВ-В-0123 | 157 | 51 | 94 | 27 | 1 | 3 |
| РУВ-В-0141 | 184 | 61 | 108 | 32 | 1 | 3 |
| РУВ-В-0174 | 225 | 73 | 129 | 39 | 1 | 3 |
| РУВ-В-0040 | 51 | 18 | 34 | 9 | 1 | 4 |
| РУВ-В-0044 | 59 | 21 | 38 | 10 | 1 | 4 |
| РУВ-В-0048 | 63 | 22 | 40 | 11 | 1 | 4 |
| РУВ-В-0084 | 111 | 38 | 70 | 19 | 1 | 4 |
| РУВ-В-0092 | 119 | 40 | 75 | 21 | 1 | 4 |
| РУВ-В-0117 | 151 | 51 | 98 | 26 | 1 | 4 |
| РУВ-В-0164 | 210 | 68 | 125 | 36 | 1 | 4 |
| РУВ-В-0188 | 245 | 81 | 144 | 42 | 1 | 4 |
| РУВ-В-0232 | 299 | 98 | 172 | 51 | 1 | 4 |
| РУВ-В-0050 | 64 | 23 | 42 | 11 | 1 | 5 |
| РУВ-В-0055 | 74 | 26 | 48 | 13 | 1 | 5 |
| РУВ-В-0060 | 78 | 27 | 50 | 13 | 1 | 5 |
| РУВ-В-0105 | 139 | 47 | 88 | 24 | 1 | 5 |
| РУВ-В-0115 | 149 | 50 | 94 | 26 | 1 | 5 |
| РУВ-В-0145 | 189 | 63 | 122 | 33 | 1 | 5 |
| РУВ-В-0205 | 262 | 85 | 157 | 45 | 1 | 5 |
| РУВ-В-0235 | 306 | 101 | 180 | 53 | 1 | 5 |
| РУВ-В-0290 | 374 | 122 | 215 | 64 | 1 | 5 |
| РУВ-В-0041 | 51 | 18 | 34 | 9 | 2 | 4 |
| РУВ-В-0045 | 59 | 21 | 38 | 10 | 2 | 4 |
| РУВ-В-0049 | 63 | 22 | 40 | 11 | 2 | 4 |
| РУВ-В-0085 | 111 | 38 | 70 | 19 | 2 | 4 |
| РУВ-В-0093 | 119 | 40 | 75 | 21 | 2 | 4 |
| РУВ-В-0118 | 151 | 51 | 98 | 26 | 2 | 4 |
| РУВ-В-0165 | 210 | 68 | 125 | 36 | 2 | 4 |
| РУВ-В-0189 | 245 | 81 | 144 | 42 | 2 | 4 |
| РУВ-В-0233 | 299 | 98 | 172 | 51 | 2 | 4 |
| РУВ-В-0061 | 77 | 27 | 50 | 13 | 2 | 6 |
| РУВ-В-0066 | 89 | 31 | 58 | 15 | 2 | 6 |
| РУВ-В-0072 | 94 | 32 | 60 | 16 | 2 | 6 |
| РУВ-В-0126 | 167 | 56 | 105 | 29 | 2 | 6 |
| РУВ-В-0138 | 179 | 60 | 112 | 31 | 2 | 6 |
| РУВ-В-0175 | 227 | 76 | 147 | 39 | 2 | 6 |
| РУВ-В-0246 | 314 | 102 | 188 | 54 | 2 | 6 |
| РУВ-В-0282 | 367 | 121 | 215 | 63 | 2 | 6 |
| РУВ-В-0348 | 449 | 147 | 258 | 77 | 2 | 6 |
| РУВ-В-0083 | 103 | 36 | 67 | 18 | 2 | 8 |
| РУВ-В-0090 | 118 | 41 | 77 | 20 | 2 | 8 |
| РУВ-В-0098 | 125 | 43 | 81 | 22 | 2 | 8 |
| РУВ-В-0170 | 222 | 75 | 140 | 38 | 2 | 8 |
| РУВ-В-0184 | 238 | 80 | 150 | 41 | 2 | 8 |
| РУВ-В-0236 | 303 | 101 | 196 | 52 | 2 | 8 |
| РУВ-В-0330 | 419 | 136 | 251 | 72 | 2 | 8 |
| РУВ-В-0378 | 490 | 162 | 287 | 84 | 2 | 8 |
| РУВ-В-0466 | 599 | 196 | 344 | 103 | 2 | 8 |
| РУВ-В-0100 | 128 | 45 | 84 | 22 | 2 | 10 |
| РУВ-В-0110 | 148 | 52 | 96 | 25 | 2 | 10 |
| РУВ-В-0120 | 156 | 54 | 101 | 27 | 2 | 10 |
| РУВ-В-0210 | 278 | 94 | 175 | 48 | 2 | 10 |
| РУВ-В-0230 | 298 | 100 | 187 | 51 | 2 | 10 |
| РУВ-В-0300 | 378 | 127 | 245 | 65 | 2 | 10 |
| РУВ-В-0410 | 524 | 171 | 313 | 90 | 2 | 10 |
